Integração Trix Xp Lite
Integração com a catraca Xp Lite ou antiga catraca Trix Standard.
Configurando o Local de Acesso no sistema Pacto
Agora é o momento de configurar no sistema Pacto, e para realizar a configuração é necessário ter a permissão “1.05 – Locais de acesso” habilitada no perfil de acesso do módulo ADM.
1. Na lupa de busca pesquise por “Local de Acesso“;
2. Selecione o local de acesso para a catraca e informe os dados conforme orientação abaixo.
2.1. Em “Lista de Coletores Cadastrados” na guia “Dados básicos“;
- Número do Terminal: informe o número da catraca;
- Descrição Terminal: informe o nome do local de instalação;
- Sentido de Acesso: marque qual o sentido de acesso da catraca.

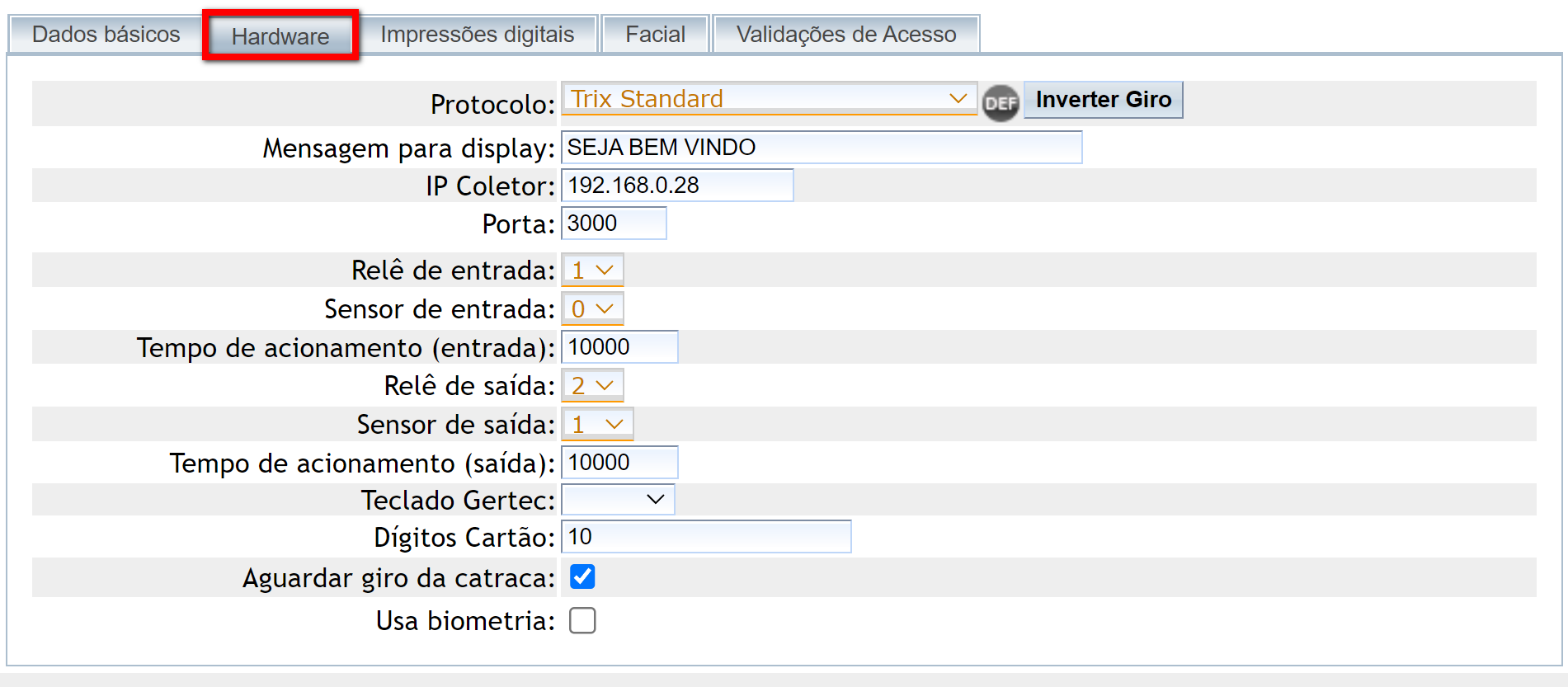

2.2. Na guia “Hardware“ selecione o Protocolo “Trix Standard“.
2.2.1. Clique no botão “DEF” e este botão irá configurar a catraca para você;
- Informe a porta de comunicação que a catraca está conectada.
- Clique no botão “DEF“, este botão irá configurar a catraca para você.
- Clique no botão INVERTER O GIRO, caso catraca tenha ficado invertidamente.
- Novo: Versão 3.0
- Clique em “GRAVAR” para salvar essas informações.
2.2.2. Abaixo estão as configurações padrões sem usar o botão DEF.
- Relê de entrada: 1
- Sensor de entrada: 0
- Relê de saída: 2
- Sensor de saída: 1
- Para comunicação entre a catraca e o ZillyonAcessoWeb é necessário adicionar a XPCom32.dll no mesmo diretório do executável do ZillyonAcessoWeb, caso não esteja é gerado um erro no log informando a “XPCom32.dll” não foi encontrada.
Observação: a opção AGUARDAR GIRO DA CATRACA do cadastro de coletor deverá estar marcado para o sistema fazer a comunicação com a catraca.
Saiba mais
Para saber sobre a lista de catracas homologadas com sistema Pacto, clique aqui.
